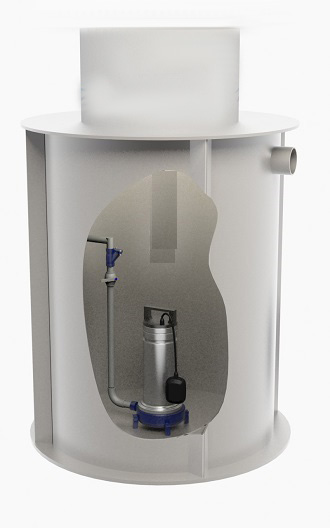

Čerpací stanice je vodotěsnou nádrži s vystrojením určená pro přečerpávaní vod(např splaškových).
Čerpací stanice je zařízení zajišťující přečerpávání odpadních vod. Její použití je nutné u objektů, jejichž splašková kanalizace je vyvedena pod úrovní veřejné kanalizační sítě a nelze se na ni napojit klasickým gravitačním způsobem. Velikost jímky čerpací stanice a její technologické vystrojení je závislé na charakteru objektu, jeho vzdálenosti od veřejné kanalizace, výškovém rozdílu kanalizací a hodnotě průtoku. Pro RD je obvykle dostačující standardní varianta s jedním čerpadlem, popř. s jedním záložním. U veřejných a komerčních objektů je nutné zvolit s vyšším stupněm výbavy (min. 2 čerpadla, samostatný napájecí zdroj, plovákový systém atd.), tak aby bylo zabráněno zaplavení kanalizace v případě poruchy.
Při potřebě vyššího komínku objednejte nadstavec komínku.
Na štěrkopískové dno se provede betonáž armovaného podkladního betonu o tloušťce min. 100 mm. Beton musí být vyrovnaný a bez ostrých výstupků. Jímka se usadí na základovou desku a postupně se napouští vodou a zároveň se provádí betonová kotva pro ukotvení nádrže kolem celého obvodu 10 cm obvodu. Kolem spodní hrany jímky (u betonové desky) musí být drenážní roura, která musí být stažená pryč od jímky, například do kanalizace, nebo vsakovacích boxu. Následně se obsypává stěrko pískem a zároveň napouští (voda by měla být o 30cm výš než písek). Ukázka usazení je na obrázku :
| Název | Průměr D(mm) | Hl.Komínku Va(mm) | Hl.Nátoku Vb(mm) | Hl.Odtoku Vc(mm) | Hl.Desky Vd(mm) | Hmotnost (kg) |
|---|---|---|---|---|---|---|
| ACS-0 | 950 | 250 | 750 | 600 | 1250 | 90 |
| Čerpací stanice | Typ čerpadla | Dopravní výška(m) | Výkon (l/min) |
|---|---|---|---|
| ACS-0 | 230 V / 800 W | 9 | 250 |
